Обычная панель работает одной стороной: фронтальной. Тыльная закрыта плёнкой-подложкой (backsheet). Двусторонняя панель устроена иначе: вместо непрозрачной подложки стоит второе стекло, и элементы собирают свет с обеих сторон. Фронтальная сторона ловит прямой свет, тыльная ловит отражённый от земли, стен, крыши, снега, травы и рассеянный от неба.
Из чего состоит двусторонняя панель

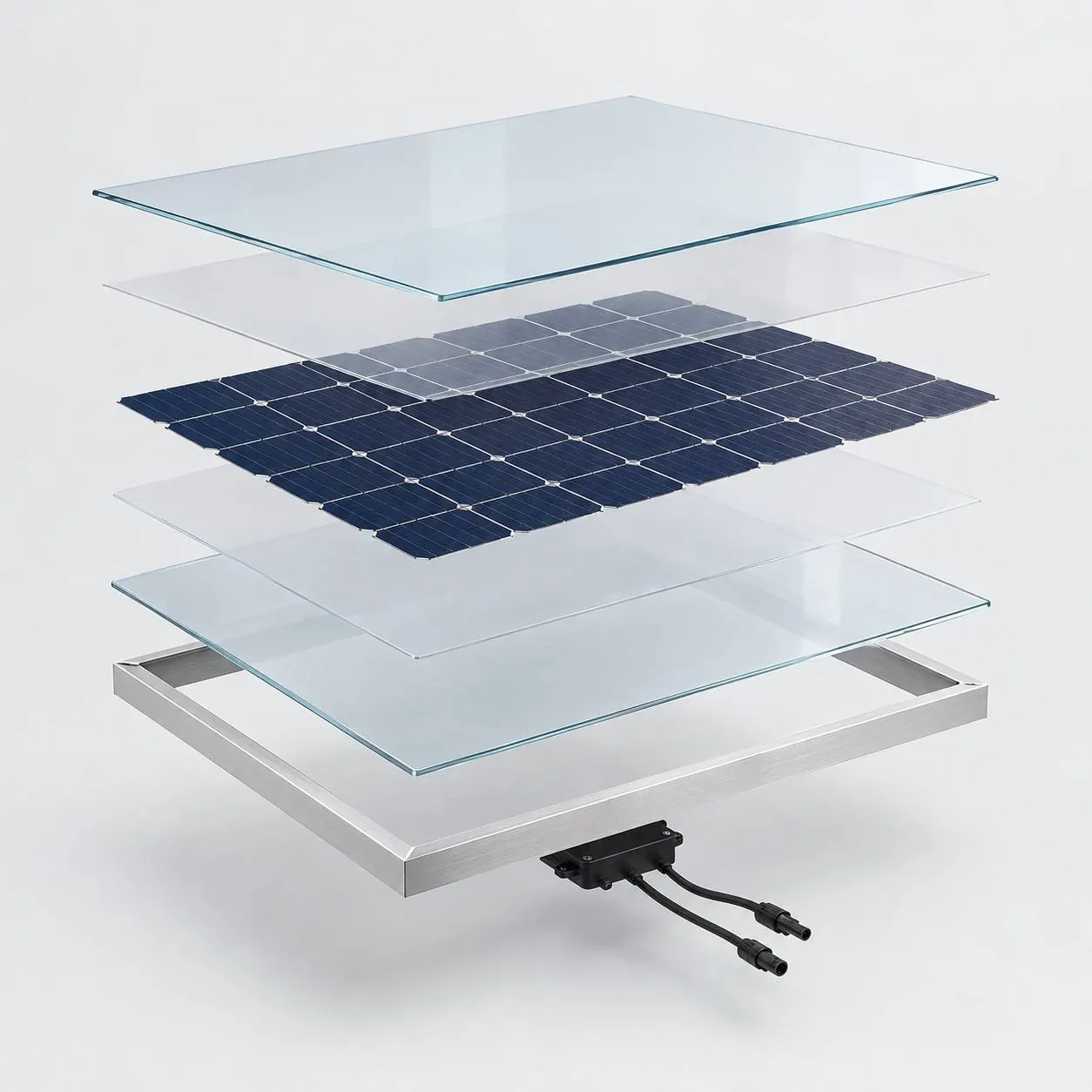

Типичная конструкция (в нашей Hoshine 585 Вт именно такая) это семь слоёв:
- переднее закалённое стекло (антибликовое, держит град);
- верхняя плёнка EVA, герметизирует элементы от влаги;
- солнечные элементы с шинами (в нашей модели PERC);
- нижняя плёнка EVA;
- заднее стекло;
- алюминиевая рама;
- клеммная коробка с байпасными диодами.
Схема «стекло-стекло» даёт побочное преимущество: панель устойчивее к влаге, а у стеклянной подложки нет старения, как у полимерной. Расплата за это вес: панель тяжелее аналогов на плёнке, около 30 кг для класса 585 Вт, и с ней надо обращаться аккуратно.
Откуда берётся прирост
Прирост тыльной стороны зависит от того, сколько света отражается на заднюю поверхность. Ключевой параметр это альбедо, доля отражённого света:
| Поверхность под панелью | Альбедо (ориентир) | Что даёт |
|---|---|---|
| Тёмная кровля, асфальт | 0,1 | Почти ничего |
| Трава, земля | 0,2–0,25 | Небольшой прирост |
| Светлый гравий, бетон, песок | 0,3–0,4 | Заметный прирост |
| Белая кровля или белое покрытие | 0,6–0,7 | Максимальный прирост |
| Снег | 0,8–0,9 | Очень высокий (для Крыма редкость) |
В обзорах чаще всего называют прирост от 5 до 30%. Цифры около 30% получают на специальных наземных станциях: светлое покрытие, панели на высоте метр и больше, много свободного места. Для типичной домашней установки реалистичнее 5–15%.
Что влияет на результат
- Высота. Чем выше панель над поверхностью, тем равномернее тыльная сторона освещена и тем меньше её затеняет собственная рама. Метр над землёй заметно лучше, чем 20 см.
- Что под панелью. Светлый гравий или бетон дают в два-три раза больше, чем тёмная земля или трава.
- Тень под панелью. Если вплотную стоят стены, конструкции, кабельные лотки, часть света теряется.
- Наклон. При небольших углах лучше видно землю, при крутых больше света идёт из-под панели.
- Установка на кровлю вплотную. Если панель лежит на тёмном скате без зазора, тыльная сторона почти не работает: прирост 0–3%. Двусторонность тогда просто превращается в более долговечное стекло.
Как получить максимум от тыльной стороны
- Поднимите панели минимум на 0,5–1 м, если это позволяет конструкция и ветровая нагрузка.
- Насыпьте под ними слой светлого гравия или уложите светлое покрытие. Это дёшево и заметно работает.
- Не ставьте под панелью ничего, что дает тень: ящики, лотки, инверторы, кабельные пучки.
- Не считайте бонус в расчёте мощности: добавка от тыльной стороны непостоянна. Хорошо, когда она есть, но система должна работать и без неё.
Нюансы, о которых говорят реже
- Электрические параметры. В паспорте двусторонней панели указывают мощность только по фронту. Дополнительный ток тыльной стороны может увеличивать нагрузку на контроллер или инвертор: проверьте запас по току.
- Вес и хрупкость. Стекло-стекло тяжелее, а углы двух стёкол не любят ударов при транспортировке и монтаже. Рама одна на два стекла и жёсткая, но краем об бордюр лучше не бить.
- Гарантия. Для двусторонних панелей производители обычно дают более длинную гарантию на мощность. Срок и условия уточняйте в документах на конкретную партию.
Стоит ли платить за двусторонность
Разница в цене между двусторонней и обычной панелью того же класса обычно небольшая, и при светлой поверхности под ней окупается сама. Если панели лягут плашмя на тёмную кровлю, выигрыш будет в долговечности стеклянного корпуса, а не в выработке. Для наземных установок, станций на каркасе и навесов над светлой площадкой двусторонняя панель почти всегда разумнее.
Частые вопросы
Двусторонние панели работают в пасмурную погоду?
Как и все панели, да, но слабо. Тыльная сторона в пасмурную погоду работает относительно лучше, потому что рассеянный свет приходит со всех сторон, и её доля в общей выработке растёт.
Можно ли ставить двусторонние панели на крышу?
Можно. Прирост зависит от зазора и цвета поверхности: на светлых плоских кровлях с подъёмом на подставках он ощутим, на тёмных скатах вплотную его почти нет.
Как узнать, что реально дала тыльная сторона?
Сравните выработку в ясный полдень с показаниями инвертора или контроллера при прочих равных: закройте тыльную сторону на час картоном и посмотрите разницу по мощности. Так вы получите живую цифру для вашей поверхности.
